Automatisierungs-Baukasten

Mit unserem Automatisierungs-Baukasten können einfach, schnell und flexibel die notwendigen Komponenten zur Lösung einer Automatisierungsaufgabe zusammengestellt und miteinander verbunden werden.

Wir verwenden dabei üblicherweise PC-basierte Steuerungen sowie Komponenten mit dezentraler Intelligenz. Dies bedeutet, dass die Bedienung und die übergeordneten Aufgaben von einem PC (z.B. Notebook, Raspberry Pi) erledigt werden, die echtzeitkritischen und komponentenspezifischen Aufgaben (z.B. Motorregelung, Messwert-Erfassung) jedoch dezentral durch die jeweilige Komponente.

Als Kommunikations-Verbindung dienen dabei verschiedene Bus-Systeme:

RS-485: Verbindung der Steuerungskomponenten mit der Steuerung
I2C: v.a. zur Anbindung digitaler Sensorik
SPI: schnelle interne Verbindung innerhalb von Komponenten
Ethernet: Verbindung zwischen verschiedenen Steuerungen, Anbindung an Firmennetzwerke, evtl. Fernwartung

Der RS-485-Bus inkl. eines einfachen und dokumentierten Protokolls ist dabei das zentrale Element. Ein spezieller Steckverbinder (D-Sub 7W2) beinhaltet sowohl die Kommunikationsleitungen als auch die Stromversorgung der Komponenten, so dass nur 1 Stecker notwendig ist. Sämtliche Steckverbinder können zudem optional wasserdicht ausgelegt werden.

Durch die Modularität des Baukastens ergeben sich mehrere Vorteile: Jede Komponente kann separat verwendet, getestet und evtl. ausgetauscht, und weitere Komponenten einfach "dazugesteckt" werden. Damit vereinfachen sich die Inbetriebnahme, die Erweiterung, die Wartung, und evtl. Fehlersuchen und Reparaturen erheblich.

Zudem haben wir bei unseren PC-basierten Steuerungen die Möglichkeit einer "Fernwartung" vorgesehen, so dass wir unsere Kunden (z.B. bei der Inbetriebnahme oder Fehlersuche) schnell, effizient und kostengünstig unterstützen können.

Weitere Informationen:

Liste einiger Elektronik-Komponenten des Automatisierungsbaukastens
RS-485-Steckverbinder
I2C-Steckverbinder
RS-485-/I2C-Protokoll

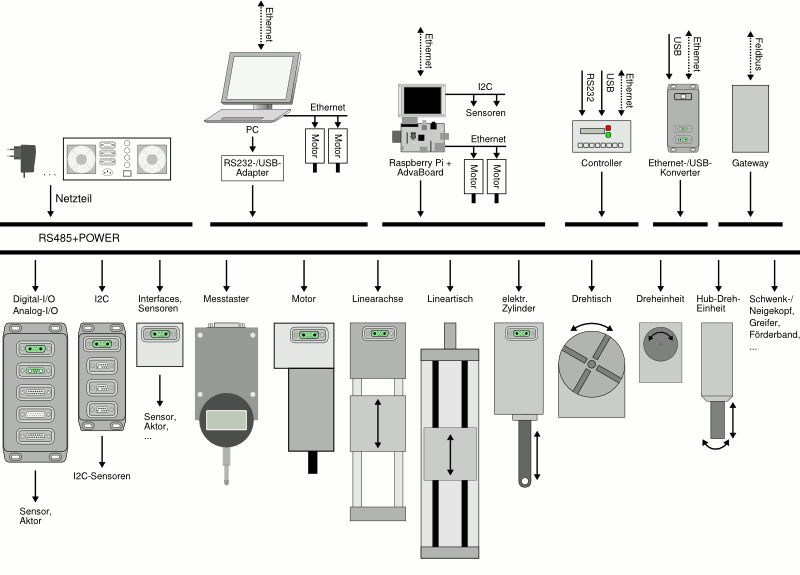

Das folgende Bild bietet einen groben Überblick über das System:

Weitere Informationen erhalten Sie auf Anfrage.
